LA-150
Доступен для скачивания
краткий каталог продукции:
Цена: 9444 ... 11946 руб.
Линейный актуатор LA-150 представляет собой устройство, преобразующее вращательное движение низковольтного электродвигателя постоянного тока в линейное перемещение – втягивающее и выталкивающее движение.
Линейные актуаторы LA-150 широко применяют в промышленном и медицинском оборудовании, оборудовании для фермерских хозяйств, машиностроении и судостроении, системах вентиляции, офисной и домашней мебели и т. д.
Особенности:
- Корпус из высокопрочного металлического цинкового сплава
- Встроенные выключатели для отключения питания при достижении конечного положения
- Для подключения актуаторов используются блоки питания, например, БП67, БП97, DR
- Для управления актуаторами могут использоваться реверсивные переключатели на 2 или 3 положения с 4 контактами (например, AR-XB2-BD, AR-XB2-BDV, AR-XB2-BJ), кнопки с 4 контактами (например, AR-XB2-BAV, AR-XB2-BA, AR-XB2-BAWV), электропедали с 2 контактами (ЭПД-6404, ЭПД-6304, ЭПД-3406)
- Для крепления механизма актуатора к любым поверхностям рекомендуется использовать кронштейны КМА-01, КМА-12.
Технические характеристики:
| Параметр | Значение |
| Максимальная нагрузка
| 300...1200 Н
|
| Длина хода штока (S)
| 100...500 мм
|
| Максимальная скорость (при полной нагрузке) | 4...18 мм/с |
| Максимальная скорость (без нагрузки) | 5...20 мм/с |
| Режим работы | 2 мин ВКЛ, 18 мин ВЫКЛ |
| Рабочий цикл
| 10% |
| Питание | =12 В или =24 В
|
| Степень пылевлагозащиты | IP65 |
| Сертификация
| ISO9001-2008, CE, ROHS
|
| Уровень шума
| ≤ 60 дБ
|
| Температура эксплуатации
| −20...+45°C |
Модификации:
| Модель
актуатора LA-150 | Номинальная нагрузка, Н
|
Нагрузка самоблокировки, Н
| Номинальный ток нагрузки, А
| Максимальная скорость (без нагрузки), мм/с
| Максимальная скорость (при полной нагрузке), мм/с | |
| Толкание
| Втягивание
| |||||
| -XXX-1200/5
| 1200
| 1000
| 1300
| 8
| 5
| 4
|
| -XXX-750/10 | 750
| н/д | н/д | 5
| 10
| н/д
|
| -XXX-400/20 | 400
| 350
| 450
| 5
| 20
| 18
|
| -XXX-300/20 | 300
| н/д
| н/д | 5
| 20
| 18
|
XXX − длина хода штока
Расшифровка обозначения на примере актуатора LA-150-100-1200/5-DC24:
LA-150 − модель актуатора;
100 − длина хода штока, мм;
1200 − номинальная нагрузка, Н;
5 − скорость, мм/с;
DC24 − напряжение питания =24 В.
LA-150 − модель актуатора;
100 − длина хода штока, мм;
1200 − номинальная нагрузка, Н;
5 − скорость, мм/с;
DC24 − напряжение питания =24 В.

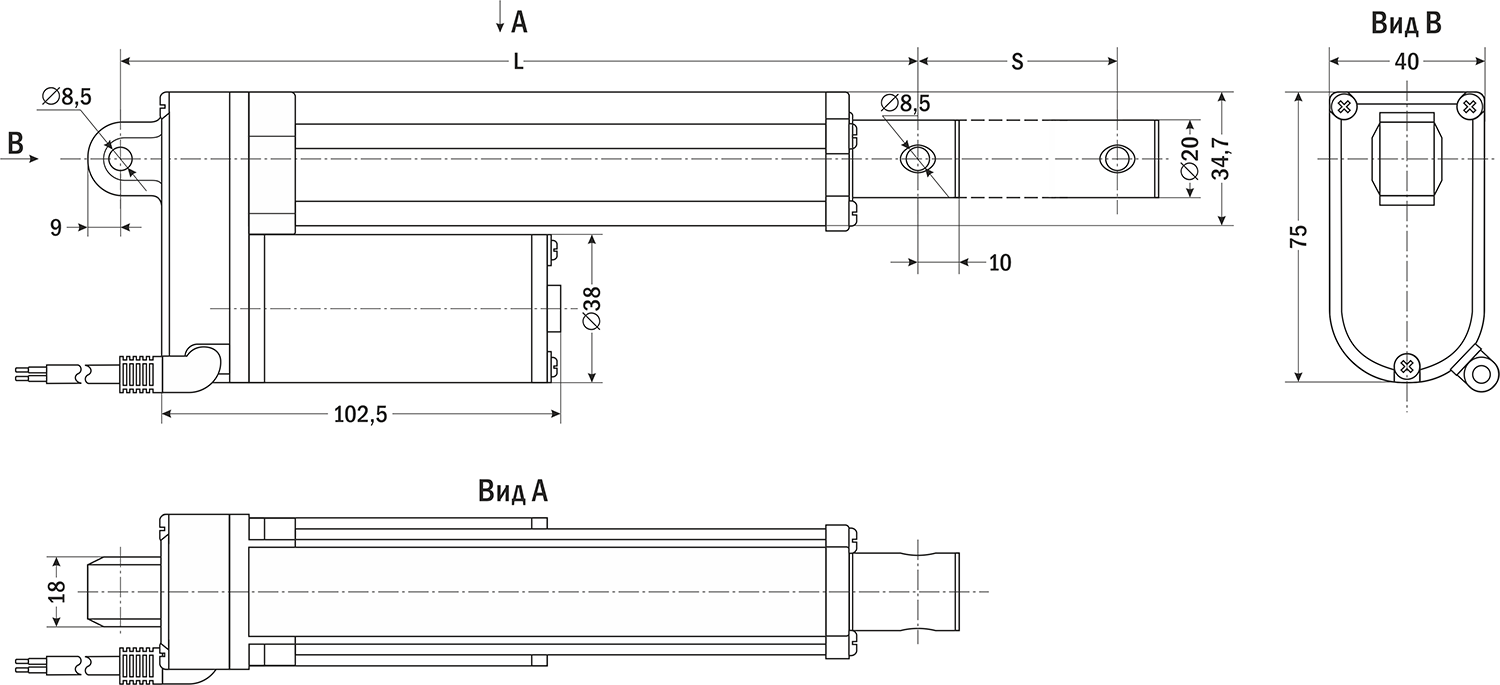

| Габаритные размеры |
 |
| Длина хода штока, мм
| L, мм
| S, мм
| Габаритные размеры, мм | Вес, г |
| 100
| 200
| 100
| 75×40×219 | 827 |
| 200
| 300
| 200
| 75×40×319 | 1007 |
| 300
| 415
| 300
| 75×40×434 | 1214 |
| 400
| 515
| 400
| 75×40×534 | 1381 |
| 500 | 615 | 500 | 75×40×634 | 1556 |
