LA-730
Доступен для скачивания
краткий каталог продукции:
Цена: 48750 ... 53625 руб.
Линейный актуатор LA-730 представляет собой устройство, преобразующее вращательное движение низковольтного электродвигателя постоянного тока в линейное перемещение – втягивающее и выталкивающее движение.
Линейные актуаторы LA-730 широко применяют в промышленном и медицинском оборудовании, оборудовании для фермерских хозяйств, машиностроении и судостроении, системах вентиляции, офисной и домашней мебели и т. д.
Линейные актуаторы LA-730 широко применяют в промышленном и медицинском оборудовании, оборудовании для фермерских хозяйств, машиностроении и судостроении, системах вентиляции, офисной и домашней мебели и т. д.
Особенности:

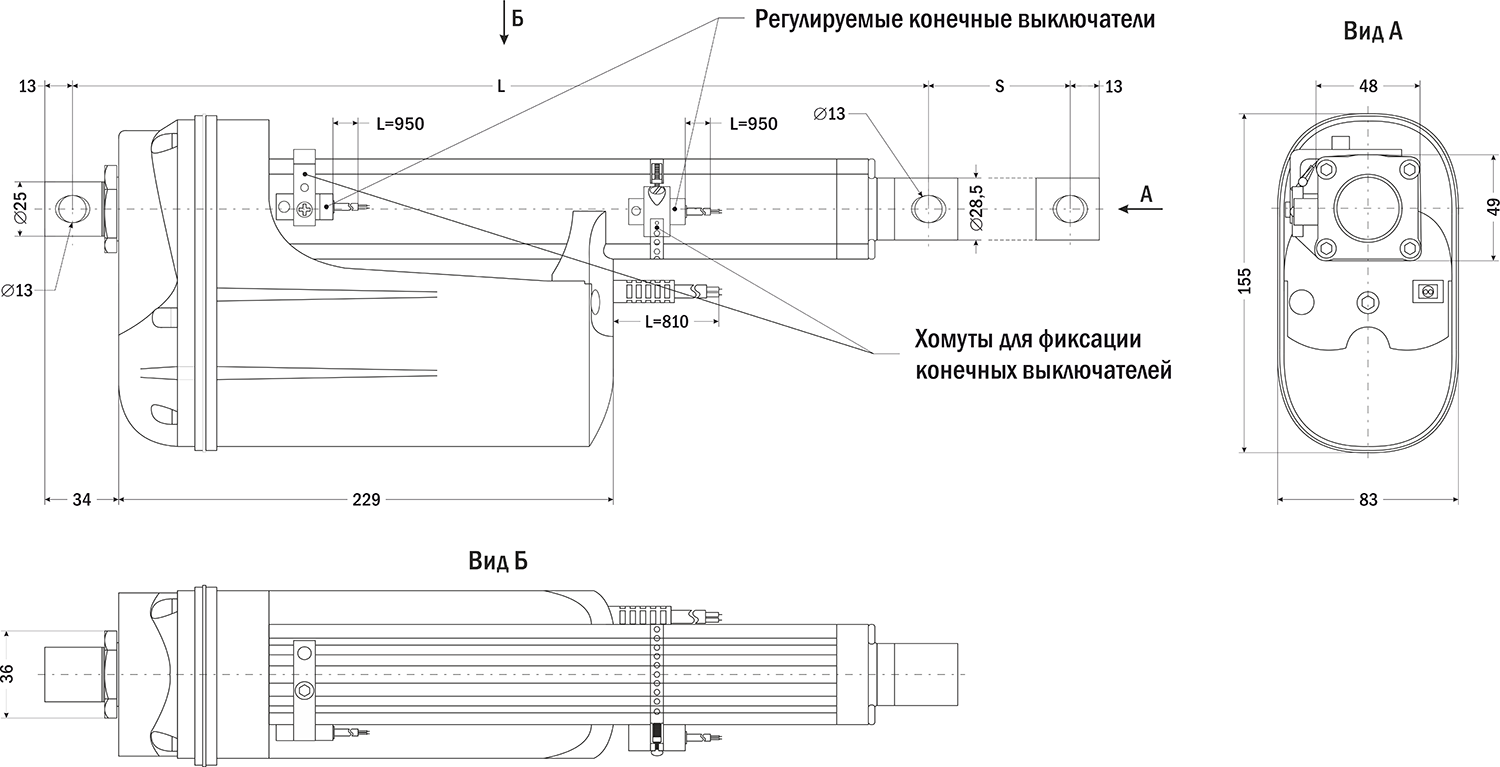

- Два внешних бесконтактных датчика (датчик Холла), регулируемых по месту установки, ограничивают ход на выталкивание и втягивание, обеспечивают остановку штока в заданном положении (см. чертеж), подключаются к цепи управления питанием
- Корпус из высокопрочного металлического цинкового сплава
- Встроенные выключатели для отключения питания при достижении конечного положения
- Для подключения актуаторов используются блоки питания, например, БП67, БП97, DR
- Для управления актуаторами могут использоваться реверсивные переключатели на 2 или 3 положения с 4 контактами (например, AR-XB2-BD, AR-XB2-BDV, AR-XB2-BJ), кнопки с 4 контактами (например, AR-XB2-BAV, AR-XB2-BA, AR-XB2-BAWV), электропедали с 2 контактами (ЭПД-6404, ЭПД-6304, ЭПД-3406)
Технические характеристики:
| Параметр | Значение |
| Максимальная нагрузка
| 12000 Н
|
| Длина хода штока
| 200...400 мм
|
| Максимальная скорость (при полной нагрузке)
| 4 мм/с
|
| Максимальная скорость (без нагрузки)
| 6,5 мм/с
|
| Минимальный размер для установки
| Длина хода штока (S) + 200 мм (S<300 мм)
Длина хода штока (S) + 250 мм (S>300 мм) |
| Режим работы
| 2 мин ВКЛ, 18 мин ВЫКЛ
|
| Рабочий цикл
| 10%
|
| Питание
| =24 В
|
| Степень пылевлагозащиты
| IP66
|
| Сертификация
| ISO9001-2008, CE, ROHS
|
| Уровень шума
| ≤ 60 дБ |
| Температура эксплуатации
| −20...+45°C
|
Модификации:
| Модель актуатора LA-730
| Номинальная нагрузка, Н
| Номинальный ток нагрузки, А
| Max скорость, мм/с
| |
| Без нагрузки
| При полной нагрузке
| |||
| -200-12000/6,5-DC24
| 12000
| 10,5
| 6,5
| 4
|
| -400-12000/6,5-DC24
| ||||

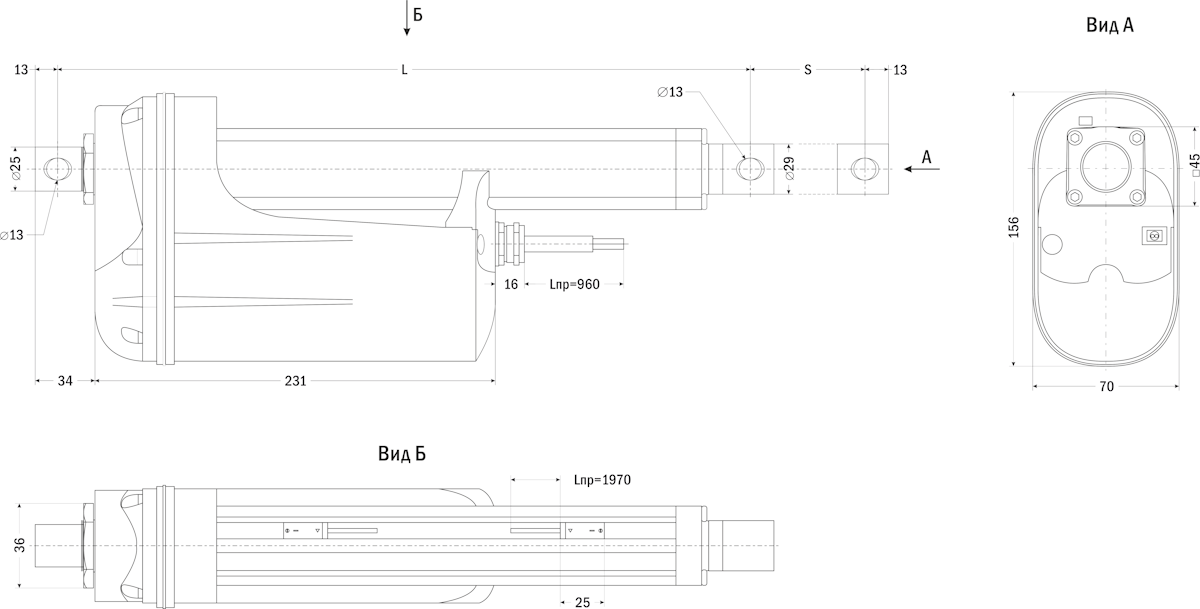

| Габаритные размеры |
 |
| Длина хода штока, мм | L, мм
| S, мм | Габаритные размеры, мм | Вес, г |
| 200
| 400
| 200
| 156×70×426 | 5540 |
| 400
| 650
| 400
| 156×70×676 | 6650 |
