HTA-60F
Доступен для скачивания
краткий каталог продукции:
Цена: 7800 ... 9099 руб.
Линейный актуатор HTA-60F представляет собой устройство, преобразующее вращательное движение низковольтного электродвигателя постоянного тока в линейное перемещение – втягивающее и выталкивающее движение.
Линейные актуаторы HTA-60F широко применяют в промышленном и медицинском оборудовании, оборудовании для фермерских хозяйств, машиностроении и судостроении, системах вентиляции, офисной и домашней мебели и т. д.
Линейные актуаторы HTA-60F широко применяют в промышленном и медицинском оборудовании, оборудовании для фермерских хозяйств, машиностроении и судостроении, системах вентиляции, офисной и домашней мебели и т. д.
Особенности:
- Встроенные выключатели для отключения питания при достижении конечного положения
- Материал корпуса: алюминий
- Для подключения актуаторов используются блоки питания, например, БП67, БП97, DR
- Для управления актуаторами могут использоваться реверсивные переключатели на 2 или 3 положения с 4 контактами (например, AR-XB2-BD, AR-XB2-BDV, AR-XB2-BJ), кнопки с 4 контактами (например, AR-XB2-BAV, AR-XB2-BA, AR-XB2-BAWV), электропедали с 2 контактами (ЭПД-6404, ЭПД-6304, ЭПД-3406)
- Для крепления механизма актуатора к любым поверхностям рекомендуется использовать кронштейны КМА-02, КМА-05, КМА-14
Технические характеристики:
| Параметр | Значение |
| Максимальная нагрузка
| 3000...6000 Н |
| Длина хода штока (S)
| 100...400 мм |
| Максимальная скорость (при полной нагрузке) | 3...6 мм/с |
| Максимальная скорость (без нагрузки) | 4...8 мм/с |
| Минимальный размер для установки | (S)+175 мм |
| Режим работы | 2 мин ВКЛ, 18 мин ВЫКЛ |
| Рабочий цикл
| 10% |
| Питание | =12 В или =24 В |
| Степень пылевлагозащиты | IP54 |
| Уровень шума
| ≤55 дБ |
| Температура эксплуатации
| −20...+65°C |
| Длина провода | 950 мм |
Модификации:
| Модель
актуатора HTA-60F | Номинальная нагрузка, Н | Номинальный ток нагрузки, А | Max скорость, мм/с
| |
| Без
нагрузки | При
полной нагрузке | |||
| -ХХХ-6000/4 | 6000 | 4,8 | 4 | 3...4 |
| -ХХХ-4000/8 | 4000 | 4,8 | 8 | 6 |
XXX − длина хода штока
Расшифровка обозначения на примере актуатора HTA-60F-200-6000/4-DC24:
HTA-60F − модель актуатора;
200 − длина хода штока, мм;
6000 − номинальная нагрузка, Н;
4 − скорость, мм/с;
DC24 − напряжение питания =24 В
HTA-60F − модель актуатора;
200 − длина хода штока, мм;
6000 − номинальная нагрузка, Н;
4 − скорость, мм/с;
DC24 − напряжение питания =24 В

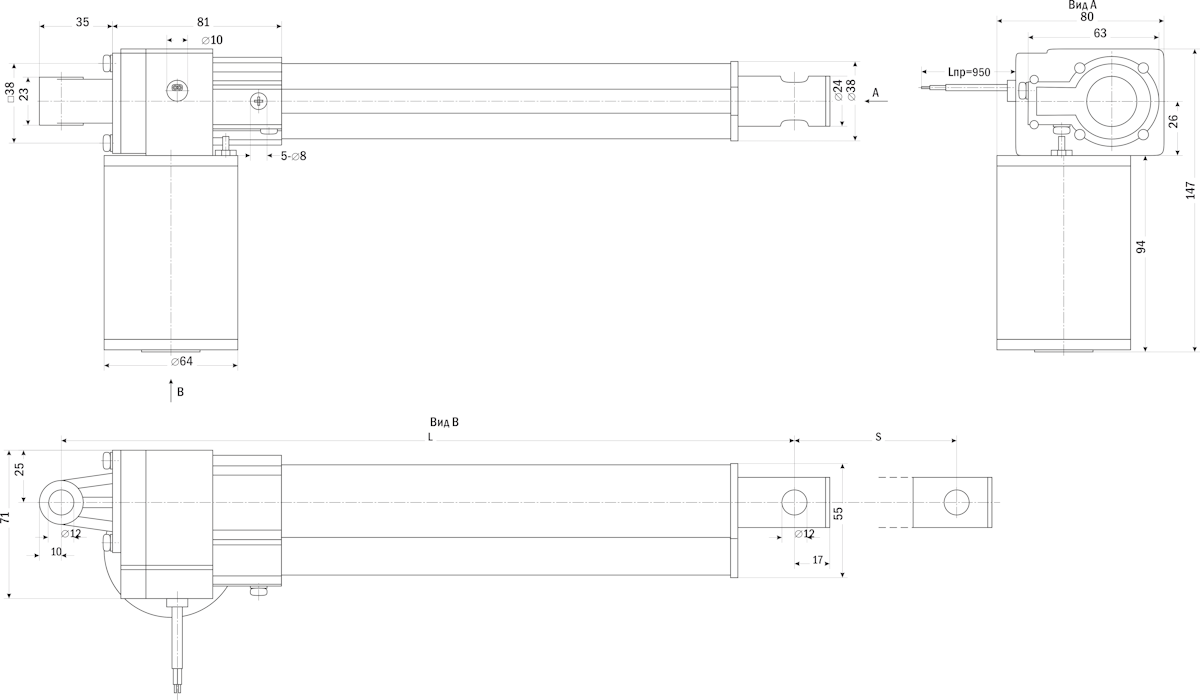

| Габаритные размеры |
 |
| Длина хода штока, мм
| L, мм
| S, мм
| Габаритные размеры, мм | Вес, г
|
| HTA-60F-100 | 281 | 100 | 147×80×308 | 1870 |
| HTA-60F-200-6000/4 | 405 | 200 | 147×80×432 | 2140 |
| HTA-60F-200-4000/8 | 379 | 200 | 147×80×406 | 1991 |
| HTA-60F-400 | 580 | 400 | 147×80×607 | 2530 |
| Документ | Дата обновления |
| Паспорт на HTA-60F | 24.12.2025 |
